程力重工灑水車操作方法和保養方法及常見故障分析

程力重工灑水車廠家直銷電話：159-7276-7978

一、程力重工灑水車產品性能及優勢：
（1）灑水車用途：

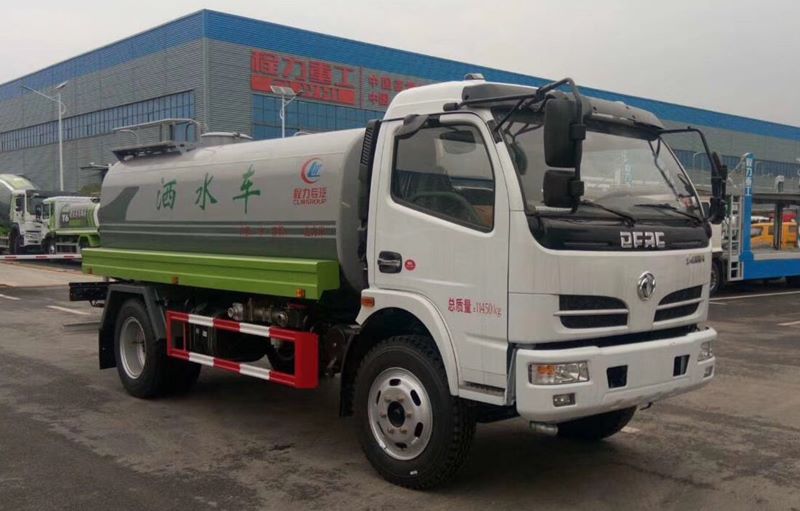

我公司生產的灑水車采用國內外優質二類底盤改裝而成。他適合用于各種路面灑水，噴霧、降溫、除塵、沖洗塵埃贓物，也可以用于園林綠化及應急消防運輸飲水等。該灑水車主要有汽車底盤、罐體、水泵、球閥和灑水管道、灑水裝置等部件組成，水泵、取力器、球閥均為國家定型產品，性能良好，工作可靠，灑水時壓力高、流量大、油耗低，灑水時打開音樂喇叭開關，美好的音樂伴隨你愉快的工作。

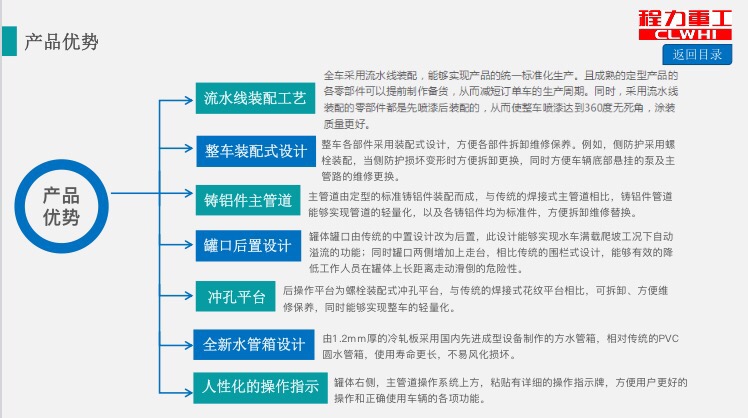

（2）程力重工灑水車優勢：

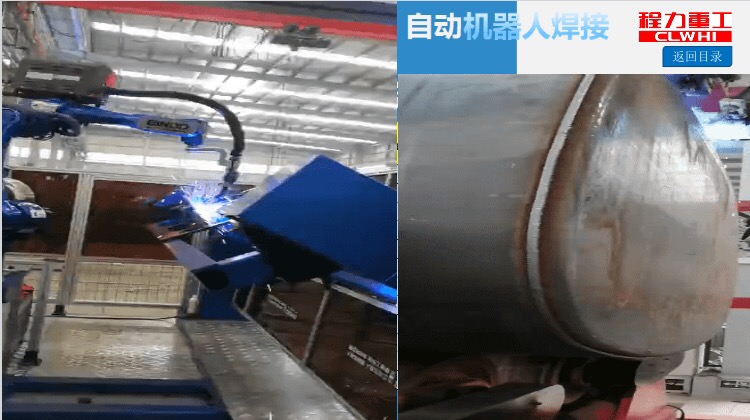

1、機器人自動焊

機器人自動焊，一是比較美觀，二是不會產生氣泡，不會有罐體漏水想象。
2、先做油漆再裝配罐體
采用流水線裝配工藝裝配的零部件都是先噴漆后裝配的，從而使整車噴漆達到360度無死角，涂裝質量更好。

3、流水線裝配工藝

全車采用流水線裝配，能夠實現廣品的統一標準化生產，而且成熟的定型產品的各零部件可以提前制作備貨，從而減短訂單車的生產月期。

4、整車裝配式設計

整車各部件采用裝配式設計，方便各部件拆卸維修保養，例如，側防護采用螺栓裝配，當側防護損環變形時方便拆卸更換，同時方便車輛底部懸掛的泵及主管路的維修更換。

5、鑄鋁件主管道

主管道由定型的標準鑄鋁件裝配而成，與傳統的焊接式主管道相比，鑄鋁件管道能夠實現管道的輕量化，以及各鑄鋁件均為標準件，方便拆卸維修替換。

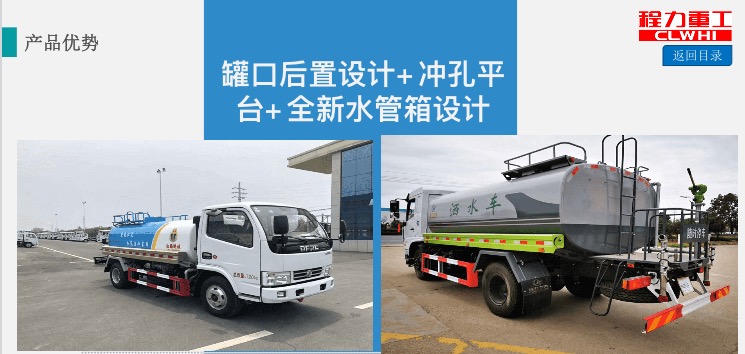

6、罐口后置設計+沖孔平臺+全新水管設計

罐體罐口由傳統的中置設計改為為后置，此設計能夠實現水車滿載爬坡工況下自動溢流的功能，同時罐口兩側增加上走臺，相比傳統的圍欄式設計，能夠有效的降低工作人員在罐體上長距高走動滑倒的危險性。
后操作平臺為螺栓裝配式沖孔平臺，與傳統的焊接式花紋平臺相比,，可拆卸、方便維修保養，同時能夠實現整車的輕量化。
由1.2mm厚的冷軋板采用國內先進成型設備制作的方水管箱，相對傳統的PVC圓水管箱，使用壽命更長，不易風化損壞。

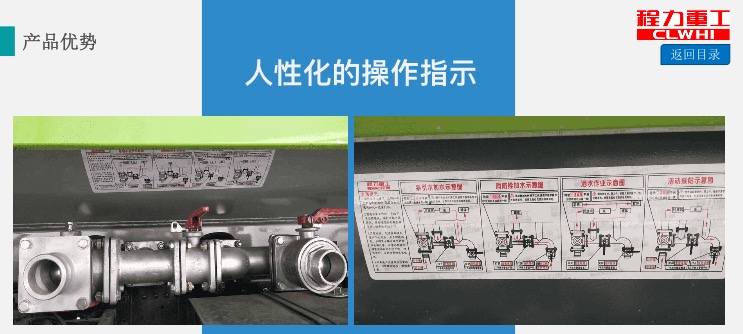

罐體右側，主管道操作系統上方，粘貼有詳細的操作者指示牌，方便用戶更好的操作和正確使用車輛的各項功能。

7、人性化的操作指示：

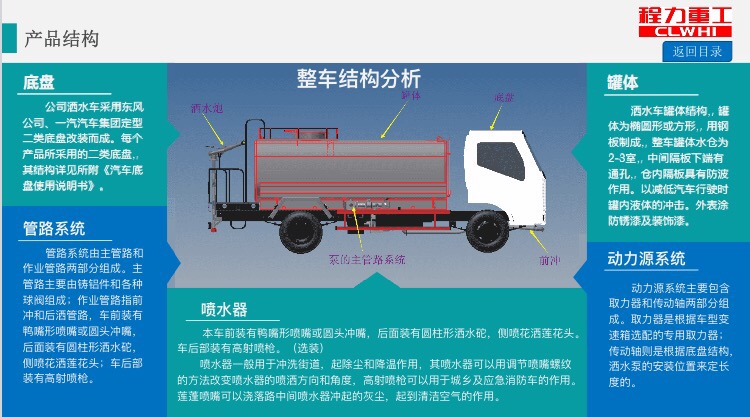

二、程力重工灑水車產品結構：

1、底盤：
公司灑水車采用東風公司、一汽汽車集團定型二類底盤改裝而成，每個產品所采用的二類底盤，其結構詳見所附《汽車底盤使用說明書》。
2、管路系統：
管路系統由主管路和作業管路兩部分組成，主管路主要有鑄鋁件和各種球閥組成，作業管路指前沖和后灑管路。車前裝有鴨嘴形噴嘴或圓頭沖嘴，后面裝有圓柱形灑水砣，側噴花灑蓮花頭，車后裝部有高射噴槍。
3、罐體：
灑水車罐體結構，罐體為橢圓形或方形，用鋼板制成，整車罐體水倉分2-3室，中間隔板下端有通孔，倉內板具有防波作用，以低汽車行駛時罐內液體的沖擊，外表涂防銹漆及裝飾油漆。
4、動力源系統：
動力源系統主要包括取力器和傳動軸兩部分組成，取力器是根據車型變速箱選配的專用取力器，傳動軸則是根據底盤結構，灑水泵的安裝位置來定長度的。
5、取力器：
本車前裝有鴨嘴形噴嘴或圓頭沖嘴，后面裝有圓柱形灑水砣，側噴花灑蓮花頭，車后部裝有高射噴槍。（選裝）
噴水器一般用于沖洗街道、起到除塵和降溫作用，其噴水器可以調節噴嘴螺絲的方法改變噴水器的噴水方向和角度，高射噴槍可以用于城鄉以及應急消防車的作用，蓮蓬噴嘴可以澆落公路中間噴水器沖起的灰塵，起到清潔空氣的作用。

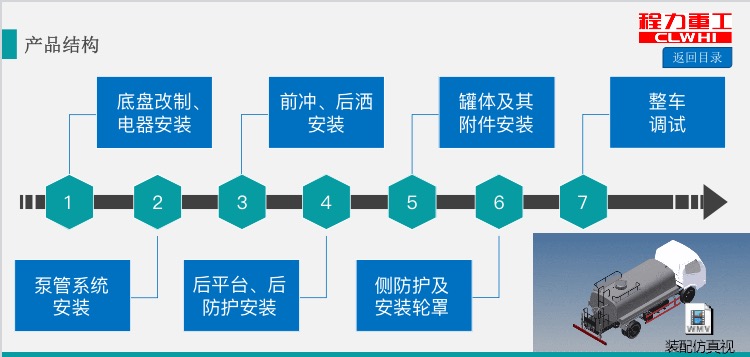

6、程力灑水車裝配工藝圖：

三、程力灑水車使用與養護：

1、上裝主要原理及操作：

1）使用前的準備工作：
檢查變速箱內潤滑油油面，以到油面螺塞孔的下緣為準，不足時添加齒輪油。
檢查變速箱操縱桿，使之處于空檔位位置，檢查取力器操縱手柄位置，使之為水平向右位置，檢查油門控制器，使其為最小。
2)使用后的檢查:
檢查取力器操縱開關是否回位，檢查油門控制器是否最小位置。
檢查閥門手柄位置，均為關閉狀態。
3）各種作業操縱使用說明：
泵引水加水、消防栓加水、灑水作業、活動泵站，具體操作見以下圖解。
4）水泵及取力器的操作：
啟動：連接好有關管道，啟動發動機，當原車壓力表讀數達到0.3千帕時，踏下離合器踏板，打開取力器操縱開關，慢慢松離合，過快會損壞取力器和變速箱，使之掛檔。
通過油門控制器，可控制水泵的工作轉速。
停止：將油門控制器推進，調整為最小、踏離合器踏板，將取力器操縱開關扳回原位置，使取力器脫檔。

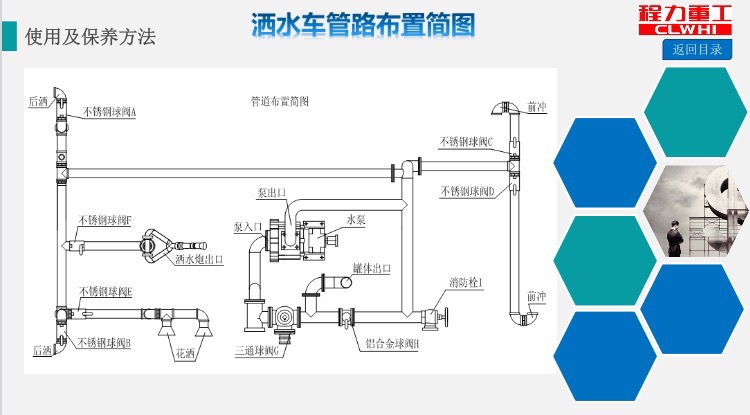

2、灑水車管路布置簡圖：

3、灑水車管路系統概述：

灑水車管路系統的基本功能：泵引水加水、消防栓加水、灑水作業、活動泵站等。通過切換三通球閥、直通球閥、消防球閥可輕易實現管路系統的基本功能。管路系統的基本操作及注意事項見下圖：

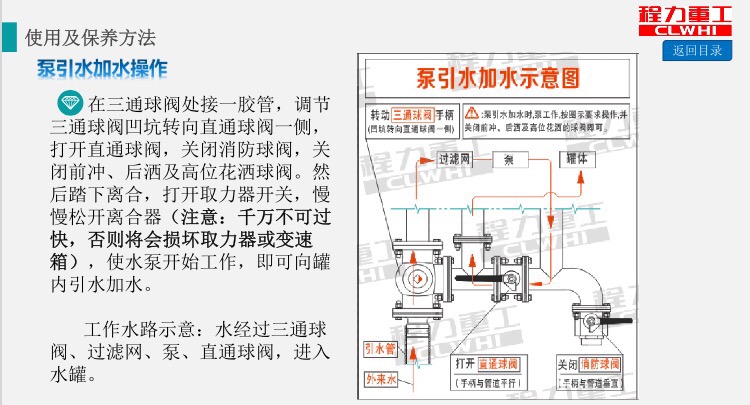

4、泵引水加水操作方法：

在三通球閥處接一膠管，調節三通球閥凹坑轉向直通球閥的一側，打開直通球閥，關閉消防球閥，關閉前沖、后灑及高位花灑球閥，然后踏下離合器，打開取力器開關，慢慢松開離合器，注意千萬不可過快，否則會將損壞取力器和變速箱，使水泵開始工作，即可向罐內引水加水。
工作水路示意圖：水經過三通球閥、過濾網、泵、直通球閥，進入水罐。

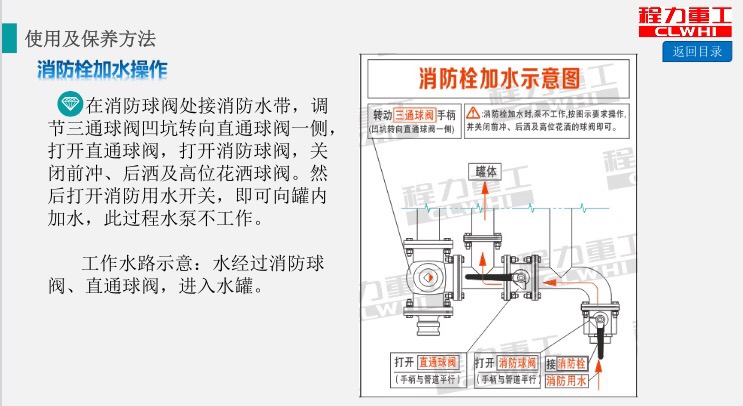

5、消防栓加水操作方法：

在消防球閥處接消防水帶，調節三通球閥凹坑轉向直通球閥一側，打開直通球閥，打開消防球閥，關閉前沖、后灑及高位花灑球閥，然后打開消防用水開關，即可向罐內加水，此過程水泵不工作工作。
工作水路示意圖：水經過消防球閥、直通球閥、進入水罐。

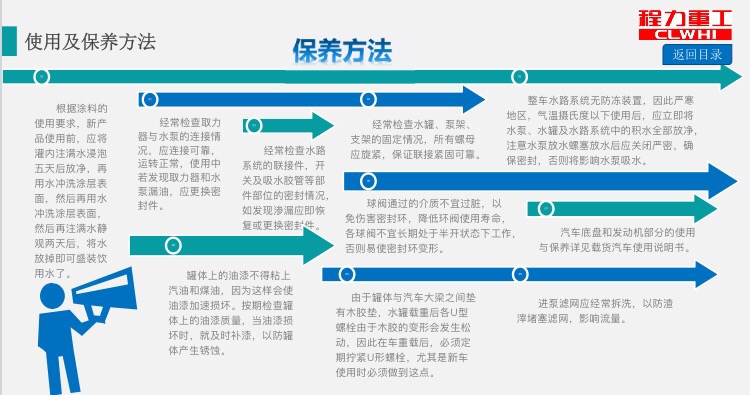

6、程力重工灑水車保養方法：
根據涂料的使用要求，新產品使用前，應將罐內注滿水浸泡5天后放干凈，再用水沖洗涂層表面，然后再用水沖洗涂層表面，然后再注滿水靜觀兩天后，將水放掉即可盛裝飲用水了。
經常檢查取力與水泵的連接情況，應連接可靠，運轉正常，使用中若發現取力器和水泵漏油，應更換密封件。
經常檢查水路系統的聯接件，開關和吸水膠管等部件部位的密封情況，如發現滲漏應即刻恢復或更換密封件。
經常檢查水罐、泵架、支架的固定情況，所有的螺母應旋緊，保證聯接件緊固可靠。
整車水路系統無防凍裝置，因此嚴寒地區，氣溫攝氏度以下使用后，應立即將水泵、水罐及水路系統中的積水全部放凈，注意水泵放水螺塞放水后應關閉嚴密,確保密封,否則將影響水泵吸水。
球閥通過的介質不宜過臟，以免傷害密封環，降低環閥使用壽命，各閥不宜長期處于半開狀態下工作，否則易使密封環變形。
汽車底盤和發動機部分的使用與保養詳見載貨汽車使用說明書。
罐體上的油漆不得粘上汽油和煤油，因為這樣會使油漆加速損壞，按期檢查罐進體上的油漆質量，當油漆損壞時，就及時補油漆，以防罐體產生銹蝕。由于罐體與汽車大梁之間墊有木膠墊，水罐載重后各U型螺栓由于木膠的變形會發生松動，因此在車重載后，必須定期擰緊U形螺栓，尤具是新車使用時必須做到這點。
進泵濾網應經常拆洗，以防渣子堵塞濾網，影響流量。

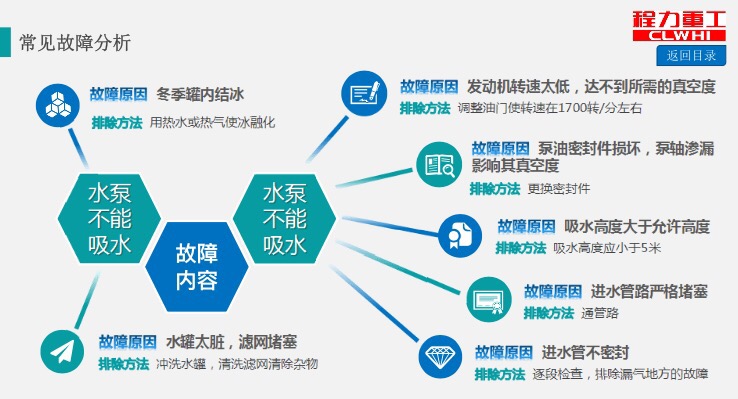

四、程力重工灑水車常見故障分析：
1、故障原因：冬季罐內結冰。
排除方法：用熱水和熱氣使冰融化。
2、故障原因：發動機轉速太低，達不到所需的真空度。
排除方法：調整油門使轉速在1700轉每分鐘左右。
3、故障原因：泵密封件損壞，泵軸滲漏影響其真空度。
排除方法：更換密封件。
4、故障原因：吸水高度大于允許高度。
排除方法：吸水高度應小于五米。
5、故障原因：進水管路嚴重堵塞。
排除方法：通管路。
6、故障原因：進水管不封閉。
排除方法：逐端檢測，排除漏氣地方的故障。
7、故障原因：水罐太臟，濾網堵塞。
排除方法:沖洗水罐，清洗濾網清除雜物。
