1、概述：

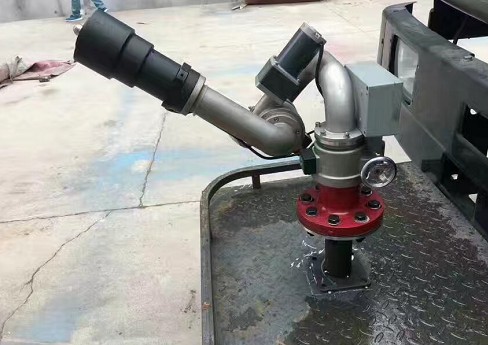

該產品利用電子控制系統，將灑水車傳統人工操作水炮革新成利用電子控制水炮各方向角度動作，將水送達所需要的位置，水形可柱狀/霧狀切換。產品特點是：安全可靠，車尾無需專員操作水槍，將人身安全風險降低至零；降低成本，大提高了工作效率；操作方便，駕駛室內遙控式，隨意切意功能；經久耐用，主體為精密鑄造，采用國標304不銹鋼材質，附件采用航空鋁合金，具備高度耐腐蝕性和穩定性。

2、參數范圍：

工作電壓：DC24

功耗：≤35W

安裝方式：座裝

水平轉向：360o（可調）

垂直轉向：-50o~+90o（可調）

射程（m）：30-50米（可調）(根據泵的壓力)

工作壓力：0.2MPa~0.8 MPa

流量：0~30L/S（可調）

重量：20KG

尺寸：207mm*56mm*166mm

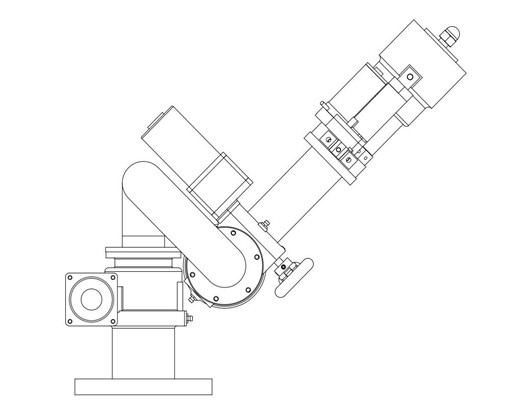

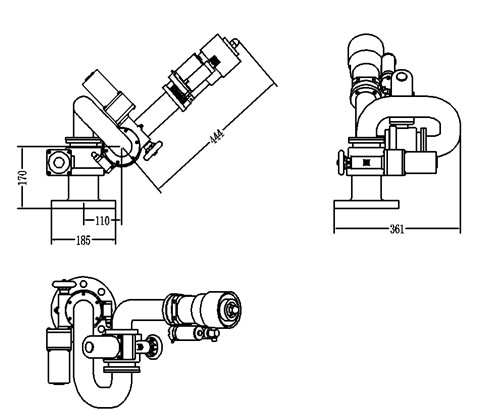

3、外形結構

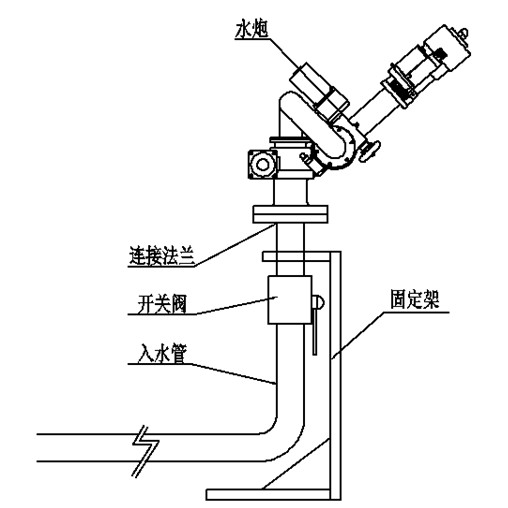

4.安裝方式：

5、系統構成及功能
系統由自動噴灑裝置、手動控制盤（標配）、無線遙控器（選配）、電動閥門（選配）、及一些水路配件組成。

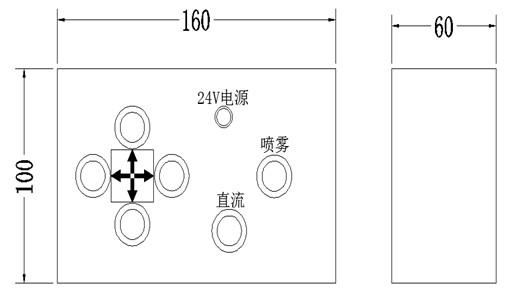

A、手動控制盤:

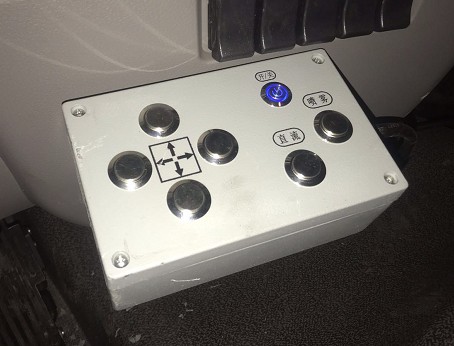

手動控制盤為系統的重要組成部分，其主要功能為控制裝置上、下、左、右、柱噴、霧噴動作，工作壓為DC24V；手動盤安裝位置為駕駛室，駕駛員方便操作的位置。

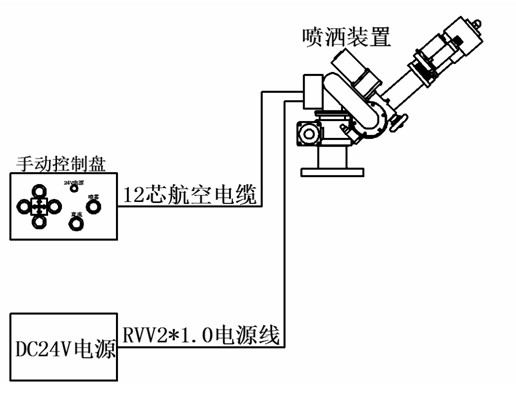

7、系統線路圖
水炮安裝說明：
（1）將焊接鋼板，焊接車頭，保證一對槽鋼或方管可伸出，作為平臺支架使用，焊接平行后放入平臺。
（2）將管道拆卸引入三通出口，先裝球閥，后連接軟管，過水方向先過球閥，后過軟管不可顛倒，氣動可根據自身車輛情況安裝。
（3）軟管兩端連接處不可用螺紋膠水
（4）平臺上下螺紋必須要用螺紋膠水對接
（5）先將控制盒打開，鎖入自攻螺釘，固定好后蓋上盒子，紅白線代表正極，黑藍代表附近。
（6）控制盒要固定在駕駛位觸手可及的位置，具體位置要根據車輛駕駛室自身情況考量。
（7）接電源線時，正負極不要接錯，正極線明顯帶有保險，水炮控制線與控制盒對插端子，插錯是不可能插進的，插入后要把端子中間及前后三個藍色密封螺紋擰死。
 電動灑水炮保養注意事項：
（1）新機必須先注黃油在使用，每月必須加一次黃油。
（2）拆卸套筒后，在密封圈周圍抹上黃油后，將炮頭套筒固定電機螺絲取下，即可取出套筒。
（3）不使用水炮在高速行車狀態，炮頭必須垂直向下。
（4）使用前檢查彈簧線是否纏繞。
（5）方向調速和推桿調速開關，請勿打至0速或極慢速，會導致機器不運轉或運轉無力。

灑水車電控灑水炮的安裝使用圖解：

電控灑水炮是目前園林綠化、道路灑水的一款較為自動化、省力的設備。可以根據不同灑水車的儲罐體積不同，壓力不同，選擇不同的流量、射程的灑水炮。
方法/步驟：
系統組成
電控灑水炮是由滅火部件（炮頭）、操作控制盒、軟管、電控閥門和安裝平臺組成。工作電壓一般是24v直流電源。

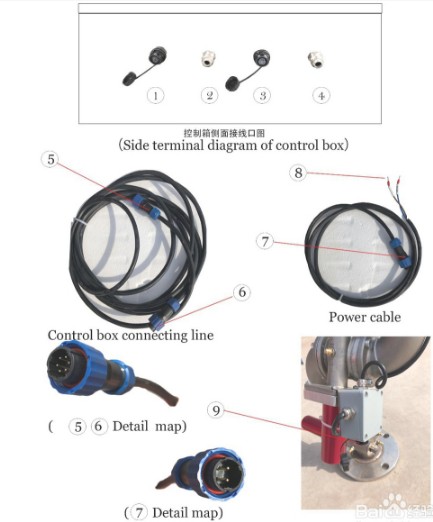

安裝說明：
如圖中所示，1號是6芯插頭，與同樣六芯插頭的5號連接，6號與9號連接；
3號以及7號是二芯插頭插入連接，將外部的螺帽擰緊即可。
8號與24v直流電池的正極、負極連接即可。紅色正極。線頭上面有正負極的標識。

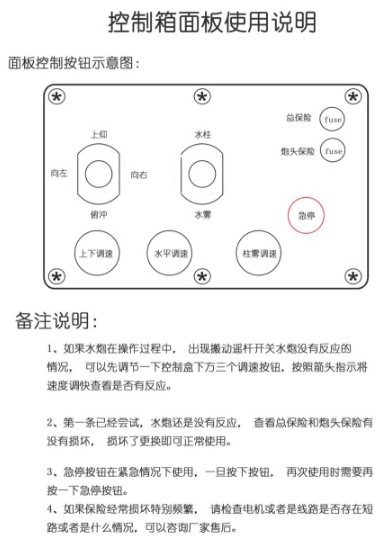

控制盒上面的自擺遙桿，有3個檔位。第一檔的自擺擺動幅度較小，第二檔稍微大一些，第三檔的自擺幅度最大，使用者可以根據自己的實際需要進行選擇。
 上面的上仰和俯沖是控制灑水炮炮頭的角度；向左向右是讓水炮進行水平角度的調整。
電動閥是在水炮下面安裝的，控制水炮水流開關的設備。直接將電磁閥的正負極與控制盒內線路板上的發開關端子連接即可實現在駕駛室內控制水炮的開啟和關閉。如果覺得麻煩可以與廠家聯系直接連接好發過去就可以。
一般廠家會在控制盒里面放幾個保險配件，以供備用。
灑水車加裝前置灑水炮效果，與傳統灑水炮相比，此款智能旋轉噴頭具有以下特點；
1 、水炮采用全不銹鋼材質；
2、可駕駛室操作，可上下，左右全方位無線遙控操作，沖洗效果顯著（遙控遠程100-200米，可360度旋轉）；
3、適應要求的路面保潔，利用沖、洗、掃、收等過程來控制路面干凈無沙土殘留；
4、用人單位可節省人力，財力，工作師傅也大大減輕了工作壓力；
5、噴灑過程中可靈活調節水花狀態，噴出的水柱可分直沖狀，花灑狀，直沖狀態時，水壓增大，可噴灑道路，沖洗道路路崖，綠植除蟲；水花狀時，水壓減小，可霧化降塵，澆灌綠化帶，花圃；
6、射程遠，滿足多種環境下作業；
7、消除作業工人在車尾工作臺的安全隱患；
灑水車電動水炮的正確使用方法：
1、使用電動水炮首先要打開氣動閥開關。
2、按亮控制盒開關。
3、控制盒標志上面進行操作。
4、速度調節開關箭頭朝下，速度越快！
5、灑水車電動灑水炮是在24VL車載電源驅動下。
6、灑水車電動灑水炮三組驅動器增加變速功能，根據工作的需要調節速度，精準定位提高效率。
7、灑水車電動灑水炮上下左右兩組方向360度旋轉，配置伸拉彈簧線。
8、灑水車電動灑水炮正前方可懸掛車牌，解決設備遮擋號牌的問牌。

9、灑水車電動灑水炮就由電鍍平臺，氣動一體閥，快速對接軟管，電機防水罩等組成。

灑水車電動水炮注意事項:
1、電動水炮行車中，不使用時候炮頭要垂直朝下；
2、水炮要定期保養，水炮初次使用要加滿黃油，后期定時加注（因為沒加注黃油導致的損壞，不在三包范圍內）；
3、電機保護罩嚴禁拆卸；
4、定期檢查水炮螺絲是松動！
灑水車全電動自動灑水炮產品優勢：
1、高效:目前我國勞動力工資不斷提高,一個環衛工人的年要不低于3萬元，使用本產品不到半年就可以收回成本，給園林局、環衛局領導減輕管理成本提高管理效率。
2、人性化灑水車操作員無論是在夏天，還是在冬天在灑水車后面灑水是一種非常辛苦的工作，夏天太陽在38度-40度的時候出去灑水，太陽曬得很熱，冬天在零下十幾度的時候，穿著雨衣在灑水車后面操作，不小心把全身打濕，很冷。所以使用自動噴槍解決操作人員的后顧之憂。
3、安全:平常的灑水車噴槍操作要兩個人，一個司機駕駛室開車，另一個在后面操作噴槍，雙方配合不一致會出現生命危險，使用自動噴槍安全可靠。
灑水車全電動自動灑水炮產品售后：
1、不銹鋼電動灑水炮不銹鋼炮體終生質保，齒輪終生質保（競品質保一年）。
2、電機，推桿等電器件質保一年（競品不保）。
