重汽豪沃T5G干粉泡沫聯用消防車簡要介紹：
1、采用中國重汽集團濟南商用車有限公司ZZ5185XXYN7二類底盤，技術先進，外形美觀，線條流暢，整體式框架結構；
2、重汽MC07.34-60發動機，340馬力，技術先進，動力強勁，經濟性好，可靠性高，噪聲低，國六排放標準；
3、干粉泡沫聯用消防車，水罐容積3000L,泡沫罐容積2000L,干粉量2000kg;
4、上海雄真CB10/60型消防泵，成都威斯特PL48型水泡沫聯用消防炮和PF30干粉炮，性能穩定，質量優異，保證關鍵時刻拉得動，用得上，戰斗力強；
5、采用雙排整體式結構，視野開闊，6人乘坐，后排座配備空呼支架；

6、重型多功能消防車，器材配置齊全，經濟性、舒適性均達國際先進水平，安全性、可靠性與國際接軌，主要適用于城市公安消防部隊、電力企業、廠礦企業、港口碼頭等場所的。

7、電力、油類、化工類物質滅火，可撲救可燃和易燃液體、可燃氣體火災、帶電設備火災，對于電力設備、大型化工廠管道火災，撲救效果尤為顯著。是電力企業、石油化工企業常備的消防車。

重汽豪沃T5G干粉泡沫聯用消防車技術規格書

重汽豪沃T5G干粉泡沫聯用消防車整車型號為JDF5190GXFGP70/Z型干粉泡沫聯用消防車，該車采用重汽豪沃ZZ5207TXFV471GE5消防車底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+4人,該車為外露罐結構，車身前部為器材箱（干粉罐，氮氣瓶，干粉系統）,中部為水罐，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，水罐容積:2.8立方米，泡沫液罐容積:1.912立方米，干粉罐容積:2.0立方米，裝備了上海雄真消防設備有限公司CB10/60-XZ型低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL48型車用消防炮和PF30干粉炮。該車最大的特點是載液量大、操控性好、維修簡便�？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005國Ⅴ,GB3847-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb201730144）并已列入工信部汽車新產品公告（公告批次：300）。
一、整車主要參數：

最大總質量：19450kg

載液量：載水2800kg，泡沫1900kg，干粉：2立方

最高車速：95km/h

消防泵額定流量：60L/s ，1.0MPa

消防炮額定流量：泡沫車：48L/s，1.0MPa

消防炮射程：泡沫車：泡沫≥50m，水≥60m

比功率：248/19.45=12.7

接近角/離去角：19°/12°

二、底盤
1、 底盤主要參數：

制造商：中國重汽集團濟南卡車股份有限公司

發動機額定功率：228kw

發動機排量：6870ml

發動機排放標準：GB17691-2005國V

驅動形式： 4×2

軸距： 5000mm

最大允許總重 ：19250kg

最小轉彎半徑 ：≤19m

變速箱：手動

取力器：夾心取力器

2、乘員室

結構 平頭、四門，原裝雙排 JDF5190GXFGP70/Z型干粉泡沫聯用消防車乘員室
司乘人員數：2+4人
駕駛員位置：左置
設備：原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、 警報器；
2、 取力器控制開關及指示燈；
3、 附加電源開關；

三、 上裝結構及性能參數：

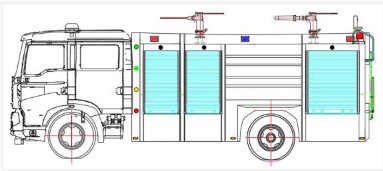

總體布置 整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。

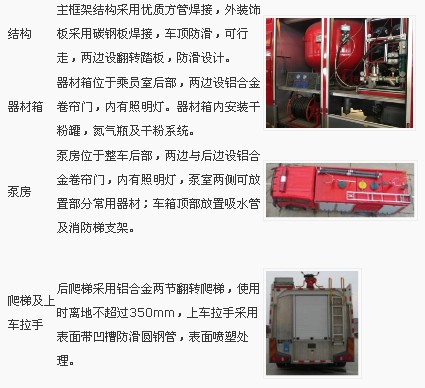

1、 器材箱和泵室
結構：主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。 JDF5190GXFGP70/Z型干粉泡沫聯用消防車器干粉罐
JDF5190GXFGP70/Z型干粉泡沫聯用消防車車頂
器材箱：器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱內安裝干粉罐，氮氣瓶及干粉系統。
泵房：泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材；車箱頂部放置吸水管及消防梯支架。
爬梯及上車拉手：后爬梯采用鋁合金兩節翻轉爬梯，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。 JDF5190GXFGP70/Z型干粉泡沫聯用消防車爬梯及上車拉手

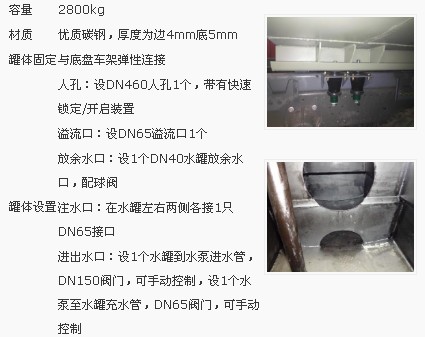

2、水罐

容量：2800kg
材質：優質碳鋼，厚度為邊4mm底5mm
罐體固定：與底盤車架彈性連接
罐體設置：人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN65溢流口1個
放余水口：設1個DN40水罐放余水口，配球閥
注水口：在水罐左右兩側各接1只DN65接口

進出水口：設1個水罐到水泵進水管，DN150閥門，可手動控制，設1個水泵至水罐充水管，DN65閥門，可手動控制

3、泡沫罐

容量：1900kg
材質：優質碳鋼，厚度為邊4mm底5mm
罐體固定：與底盤車架彈性連接
罐體設置：人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置
溢流口：設DN40溢流口1個
放余液口：設1個DN40泡沫罐放余液口

出泡沫口：設1個DN40泡沫罐到水泵出泡沫管

四、水系統

1、水泵

形式:中低壓離心式

額定流量:60L/s @1.0MPa

出口額定壓力:1.0MPa

最大吸深:7m

引水裝置:自帶滑片泵

引水時間:最大吸深時≤50s

2、 管路系統

管道材質:優質無縫鋼管 JDF5190GXFGP70/Z型干粉泡沫聯用消防車管路系統
吸水管路:泵房后側設一個DN150吸水口
注水管路:水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路

出水管路:泵房左右兩側各設1個DN65及1個DN80出水口，帶截止閥和捫蓋

冷卻水管路:配有冷卻取力器的冷卻水管路及控制閥

五、滅火裝置

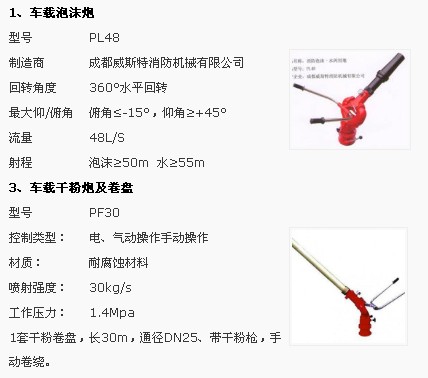

1、車載泡沫炮

制造商：成都威斯特消防機械有限公司

回轉角度：360°水平回轉

最大仰/俯角：俯角≤-15°，仰角≥+45°

流量：48L/S

射程：泡沫≥50m  水≥55m3、車載干粉炮及卷盤

型號：PF30 JDF5190GXFGP70/Z型干粉泡沫聯用消防車干粉炮

控制類型： 電、氣動操作手動操作

材質： 耐腐蝕材料

噴射強度： 30kg/s

工作壓力： 1.4Mpa

1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。

4、氮氣瓶

氮氣瓶數量： 6（滿足干粉使用，帶鋼瓶架），設計符合GB5099規定
容量： 70L
填充壓力： 15Mpa
充氣時間： 45s,設有集中充氣接口

1套干粉卷盤，長30m，通徑DN25、帶干粉槍，手動卷繞。

六、消防控制系統

控制面板主要包括駕駛室控制和泵室控制兩部分。
駕駛室內控制：水泵脫掛檔、警燈警報、照明及信號裝置控制等 JDF5190GXFGP70/Z型干粉泡沫聯用消防車控制系統。
泵室內控制：上裝總電源開關、參數顯示、狀態顯示。

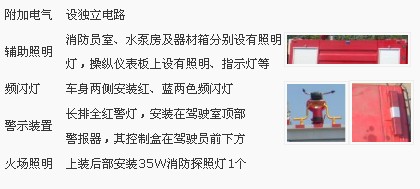

七、電氣設備

附加電氣 設獨立電路 JDF5190GXFGP70/Z型干粉泡沫聯用消防車警示燈
照明燈警燈
輔助照明 消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈 車身兩側安裝紅、藍兩色頻閃燈
警示裝置 長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明 上裝后部安裝35W消防探照燈1個
八、表面處理
面漆 優質國產漆
顏色 車體外表面主色為RO3消防紅
九、隨車消防器材的布置
1、器材布置
1） 按照消防實戰需要，根據消防操作程序，就近取放。
2）使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3）標示醒目，多人操作，互不干涉。
2、隨車器材：
1）吸水管 150×4米 2 根 螺紋式
2)濾水器 FLF150 1 件 螺紋式
3)分水器 FII80/65×3-1.6 1 件 內扣式
4)集水器 JII150/65×2-1.0 1 件 內扣式
5) 水帶 13-65-20 6 盤 低壓；內扣式
6)水帶 13-80-20 6 盤 低壓；內扣式
7) 異徑接口 KJ65/80 2 件 內扣式
8)水帶包布 DT-SB 4 件
9) 水帶掛鉤 4 件
10) 地上消火栓扳手 QT-DS1；長400 1 件
11) 地下消火栓扳手 長860 1 件
12)吸水管扳手 FS100 2 件
13)直流開關水槍 QZG3.5/7.5；65 1 支 低壓；內扣式
14)直流開花水槍 QZK3.5/7.5；65 1 支 低壓；內扣式
15) 泡沫槍 PQ4/0.7Z 1 支
16)泡沫外吸液管 40*2700 1 件
17)消防桶 1 個
18)滅火器 3㎏ 1 具
19)消防腰斧 長390 ；GF-285 1 件
20) 橡皮錘 1 件
21)可充電式手提照明燈 1 件
